電路符號（英語：electronic symbol），是一種用來繪製電路圖時，代表不同的電子元件的圖像符號。例如：電線， 電池、電阻、電晶體。這些符號曾經因國家而異，但今日大多已國際標準化。有些符號，像是真空管，成為幾乎滅絕，不再使用的技術。
電氣工程技術的應用和電氣工程的符號息息相關，特別當工程師準備在設計圖樣時，每一個數據符號都要符合國家的標準規范，各種各樣的電氣圖形符號代表著什么？

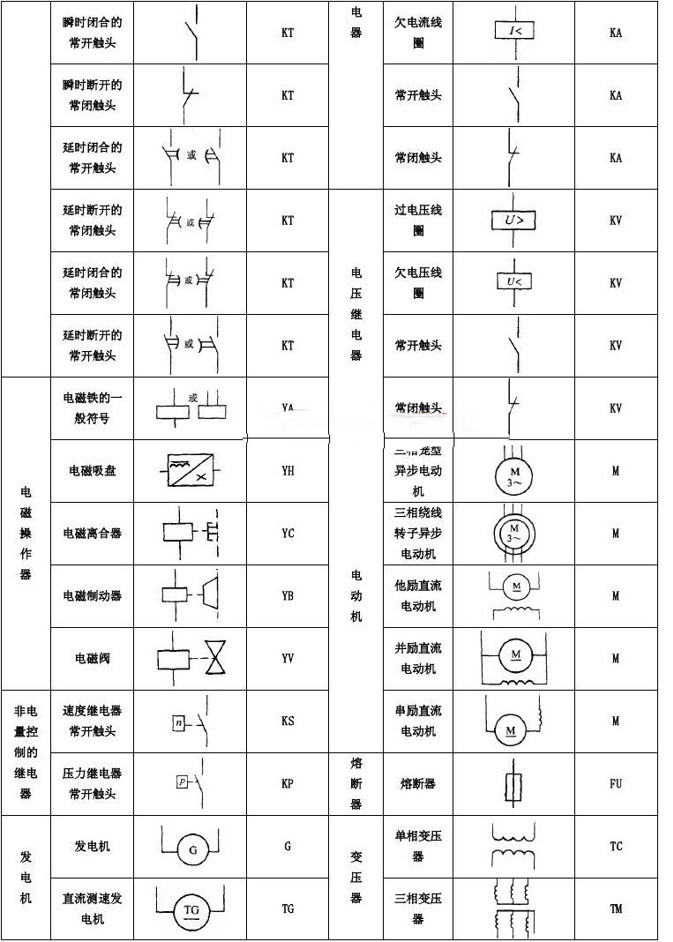

下面就由統統小編來帶大家看看電氣圖形符號和代號對照圖表吧。
